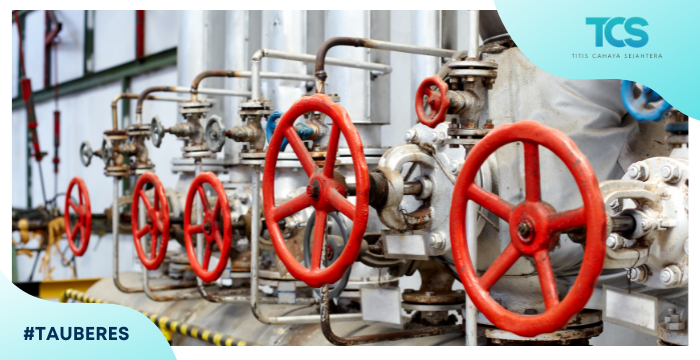

Apa itu Valve?
Valve atau yang sering disebut katup, merupakan perangkat yang berfungsi untuk mengontrol aliran dan tekanan pada sistem perpipaan. Ia membuka, menutup mengecilkan atau membesarkan arus cairan, gas, uap dan lainnya yang mengalir dalam pipa. Penggunaan katup ini tidak hanya digunakan pada industri, melainkan juga digunakan pada kegiatan sehari-hari.
FUNGSI VALVE
Secara umum, valve memiliki beberapa fungsi yang penting. Sebagai katup, valve berfungsi untuk menghentikan, menjalankan, mengurangi ataupun meningkatkan aliran pada pipa. Selain itu, ia juga berfungsi untuk mengontrol arah aliran, mengatur tekanan proses aliran serta meringankan sistem pipa dengan tekanan tertentu.
BAGIAN VALVE
Terdapat beberapa bagian dasar dari setiap tipe katup, yakni:
- BODY
Seperti namanya, body atau badan katup merupakan kerangka yang menyatukan seluruh bagian. Badan katup akan menahan beban tekanan aliran dari pipa penghubung dan menerima aliran masuk ataupun keluar. Rancangan ujung badan katup disesuaikan untuk menyambungkan katup ke pipa menggunakan berbagai jenis sambungan, seperti threaded atau flanged.
- BONNET
Apabila terdapat badan, maka terdapat pula bonnet (kap). Berfungsi sebagai penutup badan valve, bagian ini dibuat dari bahan yang sama dengan badan valve. Bonnet ini dianggap sebagai batas tekanan, dimana ia akan berperan sebagai bagian penahan tekanan.
- TRIM
Trim merupakan bagian internal valve yang dapat diganti. Bagian ini terdiri valve seat, disc, glands, spacers, guides, bushings, dan internal springs. Sedangkan bodi katup, bonnet, dan packing tidak dianggap trim katup. Bagian trim katup dapat dibuat dari berbagai bahan menyesuaikan kondisi penggunaan. Komposisi kimia, tekanan, suhu, laju aliran, dan kecepatan menjadi beberapa pertimbangan penting dalam memilih bahan trim yang sesuai. Trim material juga dapat dibuat dengan bahan yang berbeda dari bodi atau bonnet.
- DISK DAN SEAT
Disc atau cakram merupakan bagian yang memungkinkan throttle atau stop flow tergantung pada posisinya. Disk berupa permukaan keras untuk memberikan sifat keausan yang baik. Bagian disk ini ditempatkan pada permukaan yang disebut seat atau seal ring. Umumnya, seal ring tidak dianggap sebagai bagian batas tekanan. Hal ini karena body valve memiliki ketebalan dinding yang cukup untuk menahan tekanan desain tanpa mengandalkan ketebalan cincin segel.
- STEM
Bagian selanjutnya merupakan batang katup atau step yang berfungsi untuk memberikan gerakan yang diperlukan ke disk. Bagian ini terhubung ke katup handwheel, aktuator, atau lever di satu ujung dan di sisi lain ke disk katup.
